三硼酸锂(LiB
3O
5)是我国科学家在20世纪90年代初发明的非线性光学晶体。
LBO晶体透光波段210-2300nm，可用于钕激光二倍频(SHG)、和频(SFG)和三倍频(THG)，I、II类非临界相位匹配（NCPM）以及光参量振荡(OPO)和光参量放大(OPA)等非线性光学过程。
LBO晶体的有效二倍频系数约为KDP晶体的3倍，具有常用非线性光学晶体中最高的激光损伤阈值 (表面损伤阈值高达20GW/cm²5ns)。随着晶体生长、加工和镀膜技术的日趋成熟，已经成为强场激光频率转换的首选器件。
| |
相位匹配区间 nm |
接收角 mrad·cm |
接收带宽 nm·cm |
温度带宽 ℃·cm |
走离角 |
| I类SHG1064nm |
551-2600 |
Δθ=57 Δφ=9 |
1 |
9 |
0.39° |
| II类SHG1064nm |
790-2150 |
Δθ=24 Δφ=82 |
1.3 |
11 |
0.35° |
我公司提供各种切割角度和尺寸的
LBO晶体器件，可满足绝大多数激光频率转换需要。尤其擅长提供大尺寸和薄片晶体器件。
我公司LBO晶体器件的主要优势：
- 成熟的熔盐法生长技术，可生长大体积原晶。内部均匀度高(Δn<10-6)/cm)；
- 极低的内部吸收损耗 (<1 ppm/cm @ 1064nm，<600 ppm/cm @ 355nm)。很多市售LBO晶体对355nm的线性吸收在1000-3000ppm的水平，较大的内部吸收会使晶体器件在长时间THG运转后产生“荧光”效应，转换效率降低或致器件损伤。我们一直致力于降低LBO晶体对紫外光的线性吸收，为激光三倍频提供更可靠耐用的器件；
- 充足的原晶储备，晶体器件截面可达60x60mm2，最大长度80mm；
(依晶体切割角度的不同，器件最大尺寸有差异)；
- 领先的抛光和镀膜技术，全自动精密抛光技术可以使器件通光表面达到Å级超光滑和很高的一致性，适合工业客户的批量化使用。
|

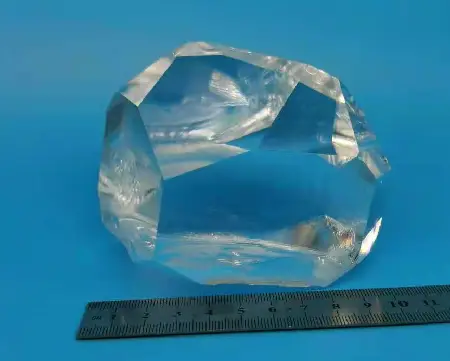

熔盐法生长LBO原晶
|

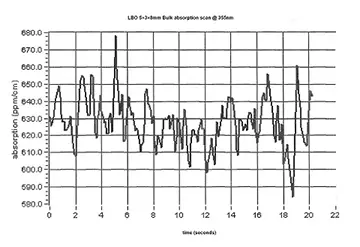

我司LBO晶体对355nm线性吸收实测曲线
|
我公司LBO晶体器件标准规格：
- 通光面尺寸：2x2mm2– 60x60mm2，公差：+0/-0.1mm
- 最大长度：80mm，公差：+0.2/-0.1mm
最小厚度：0.1mm，公差：+/-0.05mm
- 定向精度：Δθ≤15分，Δφ ≤15分
- 有效通光孔径 ≥ 90%
- 通光表面：光洁度10/5 S/D (镀膜前)，平面度λ/10 @ 633nm
- 透过波前畸变：λ/8 @ 633nm
- 平行度<20秒，侧垂<5分，边缘倒角0.1-0.2mm x 45°
- 镀膜：
①SHG双波段增透膜：
腔外倍频：R < 0.2% @ 基频光，R < 0.5% @ 倍频光
腔内倍频：R < 0.05% @ 基频光，R < 0.2% @ 倍频光
② THG三波段增透膜：
S1: AR @ 1064nm + 532nm, R < 0.2% @ 1064nm, R < 0.5% @ 532nm
S2: AR @ 355nm, R < 0.2%
增透膜损伤阈值> 1GW/cm²@ 1064nm, 10ns 10Hz。
