铌酸锂(LiNbO3) 是1965年由前苏联科学家发明的多功能人工晶体，兼有压电、电光、声光、非线性、光电、光折变、双折射、热释电，乃至激光活性介质等众多性能。
LN晶体采用熔体提拉法高温生长，容易获得大尺寸晶体，成本相对较低。透光波段420-5200nm，电光系数较大，在环境温度-20℃以上时稳定性较好。但由于其较低的激光损伤阈值，晶体内部线性吸收较大并存在压电效应等局限，只适于中小功率激光的电光调制，输出脉冲能量80mJ以下，最高工作频率一般不高于50Hz。为了提高脉冲能量，通光面可设计成Brewster角来降低光斑功率密度，一定程度弥补晶体损伤阈值的不足。
在环境温度低于-20℃时，LN晶体因自身的热释电效应，晶体两端电荷发生逆转，干扰电光调制正常工作。可以在晶体端面加镀导电膜来缓解，但也会因此增大器件的插入损耗，降低输出脉冲能量和光束质量。
|

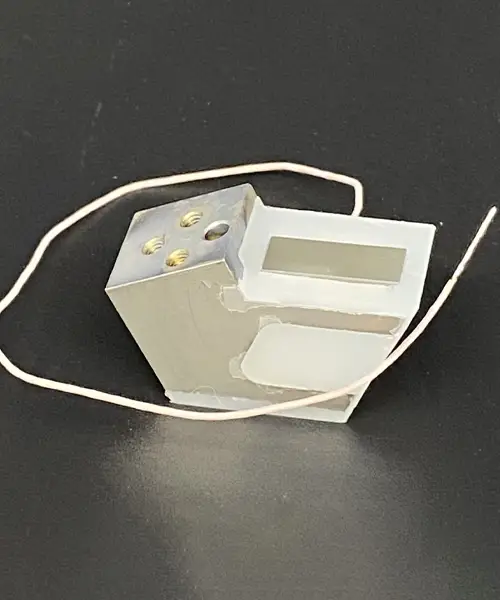

楔形铌酸锂晶体电光调制器
|
前苏联极地所(Polyus)研发出楔形LN电光器件
90年代移民以色列后研发出 RTP晶体电光器件
|
我公司LN晶体电光调制器件的标准规格：
- 通光(X/Y轴)尺寸公差：±0.1mm, 有效通光孔径90%
- 长度(沿晶体Z轴)公差：±0.5mm
- 器件端面增透膜R < 0.2% @ 1064nm
- 消光比 ＞20 dB
- X轴面镀 Cr/Au电极
- 调制电压误差：±30%
- 损伤阈值> 300 MW/cm2 @ 1064nm 10ns 10Hz
LN晶体电光调制器件可依不同的器件形状和轴向分布订制，详情请
联系我们。
