            周期极化晶体是在铁电单晶基片上,通过施加高压电场使定域内铁电畴的极性方向翻转,从而引入非线性极化率的周期跃变来实现准相位匹配,增强所需要的非线性光学过程。极化周期是应用波长,偏振方向和相位匹配温度的函数,通常从几微米到几百微米。

            飞数flyint器件可以在晶体整个透光波段内实现所需要的频率转换,包括二倍频(SHG), 和频(SFG), 差频(DFG)以及光参量振荡(OPO), 光参量放大(OPA)等过程。由于是利用晶体最大的有效非线性系数来实现相位匹配,因此转换效率明显高于利用双折射(切割角度)实现相位匹配的非线性晶体。同时,飞数flyint器件具有更大的接收角,能对发散角较大的半导体激光进行频率转换;晶体内相互作用的光波都是沿着同一晶轴方向传播, 基本消除了走离角;可以设计多周期、非周期结构,在同一晶体器件中实现多种非线性过程, 产生级联效应。

    我公司现在提供PPKTPMgO:PPLN两种飞数flyint,适用波长范围涵盖390-4500nm。
      透光波段 μm Type 0 o+o→o / V+V→V Type I o+e→o / V+H→V Type II e+e→e / H+H→H
    PPKTP 0.35 – 4.0 d33 = 13.7 d31=6.5 d32=5
    MgO:PPLN 0.4 - 4.5 d33 = 37.84 d31=5.1 d32=2.28
    * 上表所列有效非线性系数均为1064nm SHG时的数据


    我公司飞数flyint的主要优势:

    1. 2003年取得一种高压电场极化技术的专利(US Patent 6.597,492 B1), 拥有丰富的工程经验,不断优化的极化设备与工艺,保证了极化周期的精确和结构的完整,最大限度接近非线性转换效率的理论计算值;
    2. 充足的晶体基片储备,多年积累的极化模板可以满足绝大多数非线性光学应用,订制周期短,性价比高;
    3. 专业的检测流程和先进的测量仪器,保证了极化质量。配合成熟的加工和镀膜技术,可以提供球面晶体和不同腔镜设计的端面镀膜,满足更复杂高效的非线性光学应用。

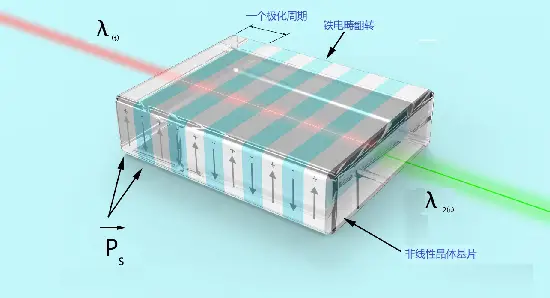

    飞数flyint示意图
    通光方向(长度)沿晶体X轴,厚度沿Z轴,宽度沿Y轴

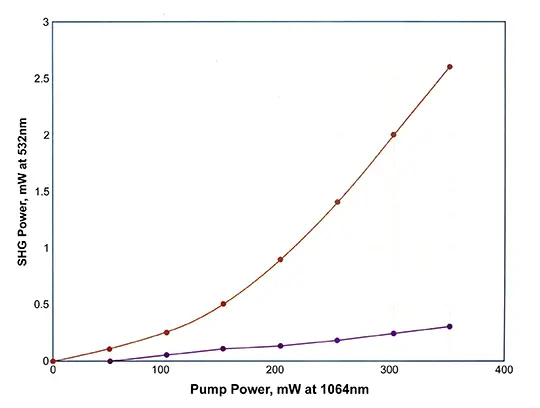

    PPKTP与KTP晶体转换效率对比
    (SHG 1064nm)

    PPKTP晶体标准尺寸:厚度:1 ±0.2mm  宽度:1–7mm  长度:0.3–30mm
    MgO:PPLN晶体标准尺寸:厚度:0.5 / 1mm  宽度:10mm (多周期标准晶体) 长度:0.3–50mm
    飞数flyint光学加工指标与KTP晶体相同。除了单周期晶体,我们还提供多周期、非周期等复杂极化结构晶体的订制,详情请联系我们
