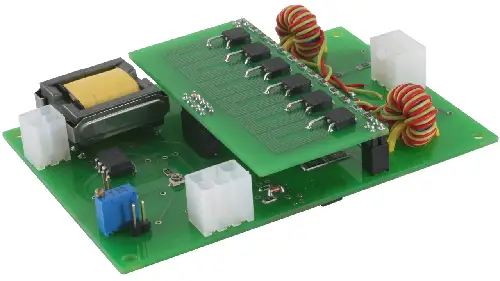

QBD系列高压驱动QBD-XXXX-UP 或-DN 驱动板

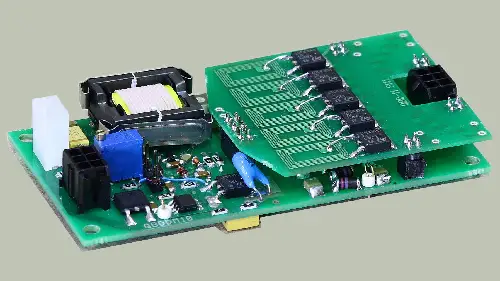

QBD-mini-XXXX-UP 或 -DN 驱动板

1. 设计紧凑，操作简单，便于集成；
2. 型号区分升压和退压工作模式，性价比高；
3. 可高频运转，重复频率可达100kHz (实际可输出高压与重频成反比)。

QBD系列

QBD-mini系列

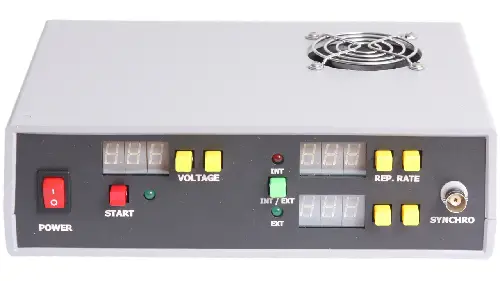

QBD-BT系列

 基本参数：

1. 外部供电：


   QBD- 驱动板	QBD-mini- 驱动板	QBD-BT- 驱动器
   +24V DC	+24V DC	110/230V AC (50/60 Hz) 电流 < 1A

   *外部供电参数可依需要订制。

2.  标准型号vs.  高压区间(最大高压-最小高压）
   -1004         1000 – 400V
   -2008        2000 – 800V
   -3012        3000 – 1200V
   -4016        4000 – 1600V      *QBD-mini最高输出电压4000V
   -5020        5000 – 2000V
   -6024        6000 – 2400V
   低压固定为0V

3. 工作模式：升压式 (UP) 或 退压式 (DN)
4.  触发沿< 20ns (负载电容 ≤ 23pF，10-90%情况下)
5. 恢复时间：5-10μs (与负载电容大小有关）
6. 延迟时间 1μs，抖动(JITTER) < 1ns
7. 最大负载：0.5nF
8. 环境性能：
   运行温度：-20 - +50℃
   储存温度：-40 - + 70℃
   湿度：90% （无凝露情况下）
9.  尺寸和重量
   QBD-                 110mm  x 80mm x 25mm   100克
   QBD-mini-             90mm x 50mm x 20mm     100克
   QBD-BT-              225mm x 200mm x 60mm    2000克
10. 最高重复频率：


    	QBD- / QBD-BT	QBD-mini
    连续工作状态下	50kHz	30kHz
    间断工作状态下	100kHz	50kHz


    输出高压能力与工作频率成反比关系：在低电压和低负载的条件下，频率可超过100kHz，反之，高重复频率会限制输出高压的能力。在较高频率工作时，建议对驱动板强制风冷。

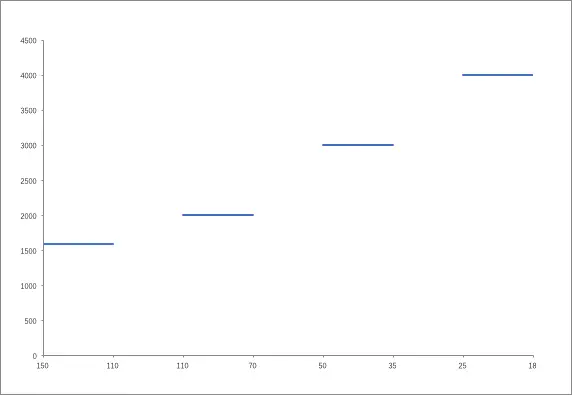

    附图①QBD-4016高压输出能力和重复频率的互动关系：

    *横坐标为重复频率(单位kHz), 纵坐标为输出电压值(单位V)
    **基于5-7 pF负载加长度30-50cm导线，在适当的冷却条件下的示意图
    ***间断工作短时运转时，输出高压能力可提高约一倍。

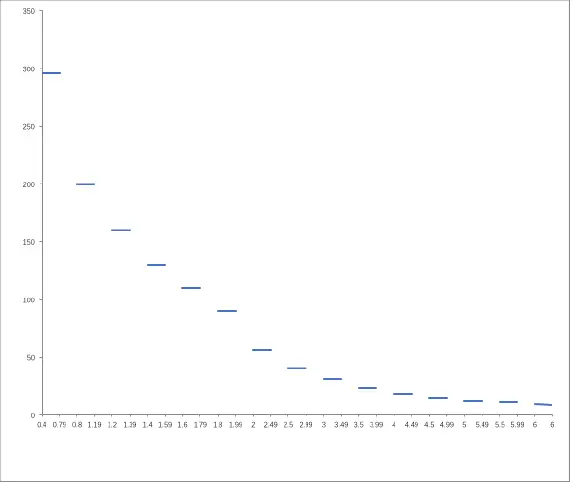

    附图②  QBD-BT系列产品高压输出能力和重复频率的互动关系：

    *横坐标为输出高压(单位kV), 纵坐标为重复频率(单位kHz)
    **基于23 pF负载，输出导线长度50cm 条件下的示意图
